用途與特點:
對于水頭高于300m的水電站(或抽水蓄能電站),一般采用液控球閥作為水輪機進水閥,安裝在水輪機蝸売的進口處,其作用為:
1、為機組檢修提供安全的工作條件;
2、機組停機時減少機組的漏水量,開機時縮短啟動所需要的時間;
3、防止機組飛逸致使事故擴大。
液控球閥具有檢修密封和工作密封;檢修密封位于球閥上游側,采用手動控制;工作密封位于下游側,采用自動控制。上、下游側的動密封環沿管道方向移動,與固定在活門上的壓環接觸形成密封;密封副在開關過程中無摩擦,從而驅動力矩小,壽命長,安全可靠。
液控球閥密封副采用不銹鋼材料,經過精加工成,在不拆卸閥門主體的情況下,即可更換工作密封和檢修密封。
動密封環的驅動介質采用上游側的壓力水。上游檢修密封設置有手動機械鎖定裝置,通過均布的楔塊作用在動密封環上,確保其控制壓力消失的,隋況下,密封的可靠性。
本系列球間均設有液壓系統控制的機械鎖定裝置,用來鎖住閥門的轉動部分,在關閉位置閥轉動部分自動地鎖定。當鎖定投入時,任何錯誤的指令均不能使鎖定裝置和其它設備損壞。
本系列產品具有開度位置指示及工作密封、檢修密封投入與退出指示。

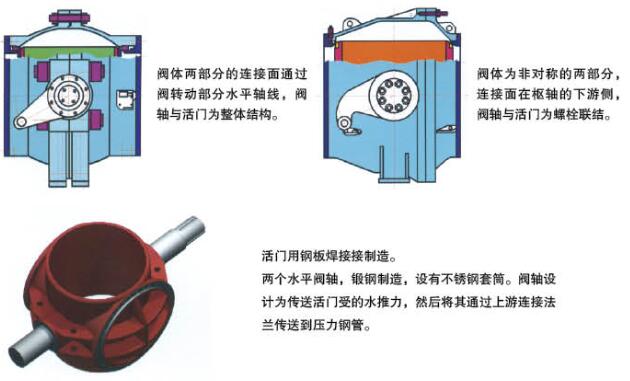

液控球閥的閥體分為兩瓣,用鋼板焊接制造。閥體的上游和下游部分通過預應力螺栓連接。有兩種可能采用的結構形式(如下圖):
.jpg)
軸在閥體軸承內轉動,軸承為自潤滑復合材料,其承裁能力強,自潤滑及耐磨性能好,摩擦系數小。
閥軸在閥體的密封為橡膠,其安裝在閥體外的壓蓋內。這些密封在不拆卸的球閥的主要部件(閥體和轉動部分)和壓力鋼管不排水的情況下很容易地被更換。
軸承套在兩端設置有橡膠密封結構,以預防固體顆粒如泥沙滲入軸承。
球閥的開關操作是通過一個(或兩個)液壓雙作用接力器(油缸)驅動一個(或兩個)拐臂旋轉實現。拐臂與閥軸通過鍵連接。接力器(油缸)錨固于球閥的混泥土基礎中。
液壓系統采用壓力油罐蓄能,在緊急情況下(即使無動力電源時),閥體也可以實現開啟、關閉或動水關閉,保證閥后機組設備的安全。

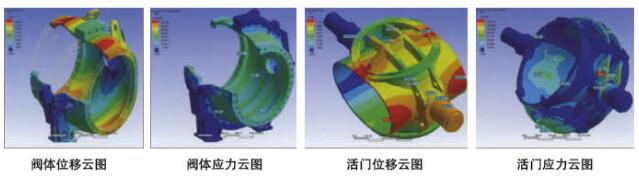

本系列產品基于先進的設計理念和設計方法,采用科學的理論計算和先進的分析軟件,確保產品的各參數滿足工程的要求,確保產品在各種工況下使用的可靠性和安全性。
.jpg)

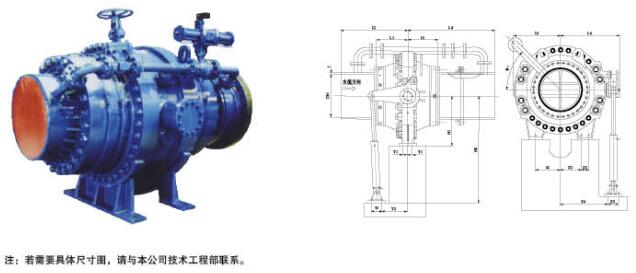

外形布置圖及尺寸樣圖:
.jpg)

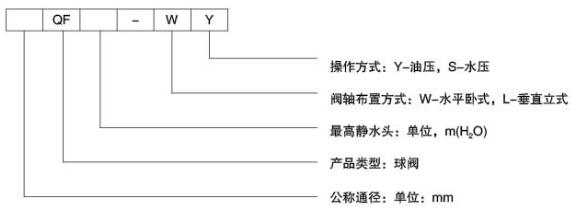

產品型號說明:
.jpg)

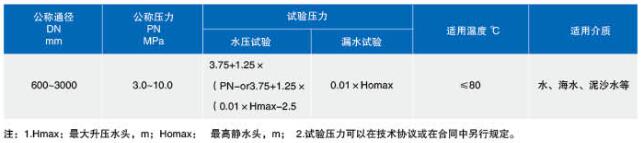

技術參數:
.jpg)

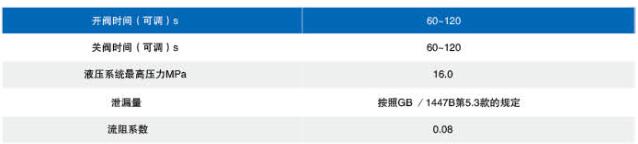

性能參數:
.jpg)
主要部件材料:
.jpg)
產品技術標準:
.jpg)
